規范

描述

軟件兼容性

●RoomOS 11.5.1.x或更高版本，用于Microsoft Teams、Zoom和Google Meet的本地Webex會議和視頻互操作性。RoomOS 11.5.2.x版支持在線部署

●Android上的Microsoft團隊會議室（在Control Hub中注冊時還提供本地Webex會議）

默認組件

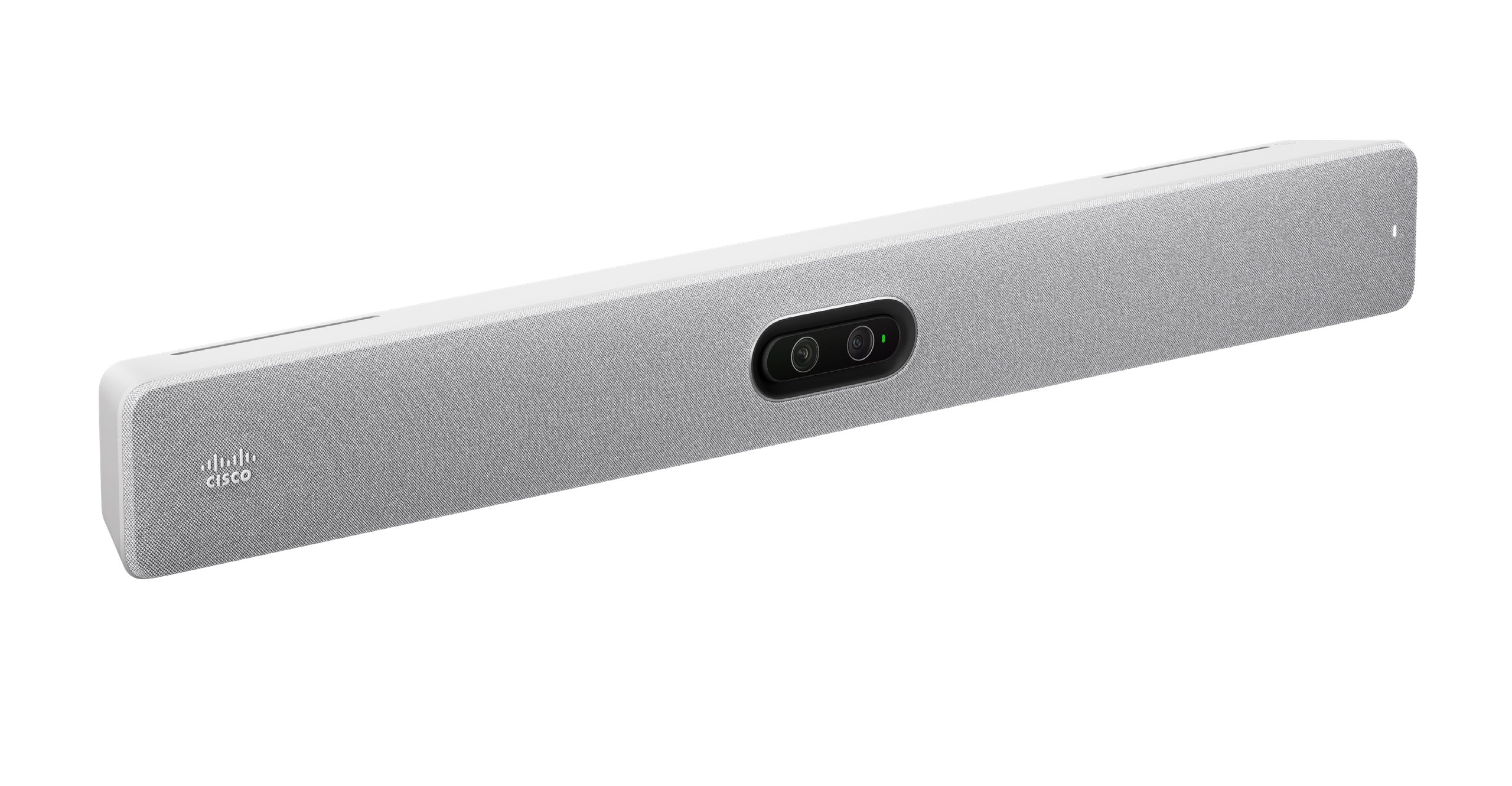

●Room Bar Pro單元（First Light或Carbon Black），內置編解碼器、雙攝像頭、揚聲器和麥克風

●Cisco Room Bar Pro安裝套件（用于屏幕和墻壁）

●以太網電纜（用于網絡連接，16.4英尺/5米）

●HDMI電纜（用于一個顯示器，4.9英尺/1.5米）

●Cisco客房導航表（第一燈）

●以太網電纜（用于房間導航器，26.2英尺/8米）

●電源線（特定于國家/地區）

可選硬件組件（單獨訂購）

●Room Bar Pro相機隱私保護套

●HDMI電纜（用于附加顯示器）

●HDMI演示電纜（8米/26.2英尺）

●多頭4K電纜（9米或2米；HDMI/USB-C/MicroDP到HDMI）

●Cisco USB-C有源光纜（9米/29.5英尺）

●思科USB-C至USB-A電纜（4米/13英尺）

●思科臺式話筒

●思科臺式話筒專業版

●Cisco天花板話筒

● Cisco桌上話筒延長電纜

●Cisco桌子房間導航器

●Cisco墻壁房間導航器

●思科PTZ 4K攝像頭

攝像頭概述

●雙攝像頭系統，具有112°廣角鏡頭和70°電視鏡頭，均配有48 MP圖像傳感器

●電動傾斜（介于-2°和20°之間）

●每秒30幀

●1/1.3英寸Quad Bayer

●5倍數碼變焦（啟用AI虛擬鏡頭時為10倍）

●112°相機上的f/2.8固定光圈和70°相機上f/1.85固定光圈

●112 70°水平視野

●94°和55°垂直視野

●自動成幀（面部檢測）

●揚聲器跟蹤

●自動亮度和白平衡

●固定焦距鏡頭（112）和自動對焦（VCM）（70）

●倒置安裝視頻條單元時圖像的自動旋轉

●組視圖、揚聲器視圖和幀相機模式，用于單個參與者的幀設置，以及手動相機調整

●支持會議區使用觸摸界面設置虛擬會議周邊，僅捕獲并自動框顯預定義區域內的人員，避免將注意力集中在開放空間或玻璃墻環境中的過路人身上

●AI虛擬鏡頭擴展使用軟件智能在更長的房間內擴展攝像頭范圍，同時保持質量

視覺指示器

●Camera On綠色LED指示燈

●電源指示燈

帶寬

●視頻內容的帶寬速率高達20 Mbps

防火墻穿越

●思科高速公路?技術

●H.460.18、H.460.19防火墻穿越

視頻標準

●H.263、H.264、H265

視頻輸入

●1x HDMI輸入支持每秒30幀時最高3840 x 2160的格式，包括每秒60幀時1920 x 1080的格式

●1x USB-C輸入支持每秒30幀時最大3840 x 2160的格式，包括每秒60幀時1920 x 1080的格式

●消費電子控制（CEC）2.0

視頻輸出

●3個HDMI輸出支持高達3840 x 2160的格式，每秒60幀

●實時視頻分辨率（編碼和解碼）高達1920 x 1080，每秒30幀和60幀

●消費電子控制（CEC）2.0

●觸摸屏兼容，可連接1個交互式觸摸屏（與USB-A輸入一起使用時，可進行觸摸信號發送）

編碼和解碼

●主視頻流：全高清1920 x 1080，每秒30幀。連接輔助攝像頭時編碼60 fps

●Webex會議中的主視頻（當帶寬設置為20 Mbps時）：渲染多達4倍1080p的視頻流，解碼總計4K像素

●演示頻道：3840 x 2160，每秒15幀

音頻標準

●G.711、G.722、G.722.1、G.729、AAC-LD和Opus

音頻功能

●回聲消除（AEC）

●主動嘴唇同步

●AI-動力噪音消除

●自動增益控制（AGC）

●波束成形話筒

●去反射

●全雙工

●全頻音頻

●自我傾聽

●空間音頻

●超聲波技術

音頻輸入

●1x HDMI輸入

●2x模擬線路輸入，用于麥克風輸入

●2x PoE支持IP音頻。使用PoE兼容交換機，例如CBS250、CBS350和C1200，可以將多達8個網絡Cisco Microphone Pro單元或多達8個通過AES67的第三方數字麥克風流連接到端口。請注意，連接3個以上的IP話筒需要Room Bar Pro AV Integrator許可證（“L-Room-PAK”下的“L-BARPRO-AV”）。

●1x DisplayPort/USB-C輸入

●2x USB-A輸入

●藍牙?-在非無線電版本上不可用

音頻輸出

●1x模擬線路輸出

●1x DisplayPort/USB-C輸出

●2個USB-A輸出（用于連接DSP或USB音頻設備）

●BYOD體驗的USB-C端口

●通過AES67標準與第三方聯網音頻系統連接

●藍牙?-在非無線電版本上不可用**

麥克風和揚聲器系統

●3聲道揚聲器系統，配有3個高品質全頻驅動器和一個單獨的機械平衡雙低音揚聲器部分，支持定向音頻

●揚聲器系統頻率響應70 Hz至22 kHz[+3/-6 dB]

●最大輸出聲壓級97 dB

●16單元波束形成麥克風陣列，用于清晰的語音拾取和支持說話人跟蹤

注： 內部麥克風陣列經過優化，可用于距離設備4米以內的中小型會議室。在距離設備4米以上的會議室中，我們建議添加外部麥克風，以確保最佳的音頻體驗。請注意，房間聲學條件和背景噪音水平也會影響語音拾取質量.

演示者跟蹤

●需要通過以太網和HDMI連接Room Bar Pro和Cisco PTZ 4K攝像頭

●攝像機在定義的區域內動態跟蹤本地演示者，有助于確保優化視圖

●AI增強的面部和上身檢測功能

揚聲器跟蹤

●集成麥克風陣列實現了復雜的揚聲器跟蹤功能

●最佳概覽功能可自動檢測房間中的人員，并將其框定為最佳組視圖。當有人講話時，系統使用音頻三角測量來檢測活動的揚聲器，并選擇最佳的幀來顯示揚聲器的優化突出視圖

●為了為遠程加入的人提供最佳的揚聲器跟蹤體驗，建議最遠的室內參與者位于距離視頻設備最多6米的范圍內。請注意，最佳概覽（自動組幀）相機模式能夠支持與Room Bar Pro的較長距離

內容流

●H.239（H.323）雙流

●二進制樓層控制協議（BFCP）會話初始化協議（SIP）雙流

●支持分辨率高達3840 x 2160（每秒15幀）和1920 x 1080（每秒60幀）

無線共享

●Webex應用程序（最高3840 x 2160像素，每秒7.5幀）

●Cisco Intelligent Proximity客戶端（最高3840 x 2160，每秒3幀）

●Miracast（1920 x 1080，每秒60幀）-不適用于非無線電版本

●Apple AirPlay無線共享

?藍牙?發現（非無線版本）和Bonjour服務發現

?屏幕鏡像高達1920 x 1080，每秒60幀

?擴展桌面（僅限Mac）-最高1920 x 1080像素，每秒60幀

?視頻流最高可達3840 x 2160，每秒30幀

多點支持

●具有多站點選項的4路嵌入式SIP/H.323會議功能

多站點功能

●多站點總帶寬高達15 Mbps（點對點呼叫時為6 Mbps）

●自適應SIP/H.323多站點：

?3向分辨率高達1920 x 1080，每秒30幀+內容高達3840 x 2160，每秒15幀

?4向分辨率高達1280 x 720，每秒30幀+內容高達3840 x 2160，每秒15幀

?5向分辨率最高可達1280 x 720每秒30幀+內容最高可達3840 x 2160每秒15幀

●完全獨立的音頻和視頻轉碼

●同一會議中的H.323/SIP/VoIP

●支持任何參與者以高達3840 x 2160的分辨率以每秒15幀的速度進行演示（H.239/BFCP）

●最佳印象（自動連續顯示布局）

●來自任何站點的加密和雙流

視頻流布局

●支持可用的Webex視頻流布局和會議功能，包括焦點、網格、突出顯示、堆棧和覆蓋。

語言支持

●阿拉伯語、捷克語、丹麥語、德語、美國英語、英國英語、加泰羅尼亞語、西班牙語、拉丁美洲西班牙語、芬蘭語、法語、加拿大法語、希伯來語、匈牙利語、意大利語、日語、韓語、荷蘭語、挪威語、波蘭語、巴西葡萄牙語、葡萄牙文、俄語、瑞典語、土耳其語、中文（簡體）、繁體中文、烏克蘭語

系統管理和呼叫控制

●對于云部署，設備在Control Hub中進行管理，提供系統狀態、激活、配置、指標、工作區細節和故障排除的單一窗口

●對于本地部署，以下管理和呼叫控制選項適用：

?使用Cisco Unified Communications Manager（CUCM）進行本機注冊-需要12.5（1）或更高版本以及Room Bar Pro的設備包

?高速公路原住民登記

?TelePresence Management System 15.13.6或更高版本支持Cisco Room Bar Pro

?Webex服務

?第三方H.323網關守衛和基于標準的SIP代理

●在混合部署的情況下，Webex Edge for Devices允許將您的本地Webex設備鏈接到Webex Cloud，并通過Control Hub從特定的云功能（如設備管理、監控和分析）中獲益。關于Webex Edge for Devices的功能和優點

協議

●第323頁

●抿

●Webex公司

●網絡RTC

嵌入式加密

●H.323（專有Cisco版本）和SIP點對點

●基于標準：H.235 v3和高級加密標準（AES）

●自動生成和交換密鑰

●支持Webex會議和通話中的端到端加密

IP網絡功能

●服務配置的DNS查找

●差異化服務（服務質量[QoS]）

●IP自適應帶寬管理（包括流量控制）

●自動網關守衛發現

●動態播放和lip-sync緩沖

●H.323中的H.245雙音多頻（DTMF）音調

●RFC 4733 SIP中的DTMF音調

●使用網絡時間協議（NTP）的日期和時間支持

●媒體適應和彈性

●統一資源標識符（URI）撥號

●IPv4動態主機配置協議（DHCP）

●IPv6（靜態和無狀態地址自動配置）

●HTTP（S）代理支持（用于信令，而非媒體）

●支持檢查傳輸層安全（TLS）代理

●思科發現協議（CDP）

●802.1X網絡身份驗證

●802.1Q虛擬LAN

●802.1p（QoS和服務類別[CoS]）

IPv6網絡支持

●H.323和SIP的單調用堆棧支持

●DHCP、SSH、HTTP、HTTPS、DNS、DiffServ的雙棧IPv4和IPv6

●支持靜態和自動IP配置（無狀態地址自動配置）

安全功能

●使用HTTPS和SSH協議進行安全管理

●Webex上通話和會議的端到端加密

●所有后臺上基于標準的媒體加密（使用AES-128-GCM或AES-256-GCM的安全實時傳輸協議[SRTP]）

●工作包A3?和具有CCMP128 Wi-Fi的WPA3企業?安全

●房間導航器控制器上提供的訪問管理密碼保護

●網絡設置保護

●隱私保護

證書管理

●該設備附帶由Cisco制造CA簽署的制造商安裝證書（MIC），可用于證書授權代理功能（CAPF），以安全登錄到Cisco UCM

●用戶可以選擇為IEEE802.1x、Wi-Fi、HTTPS服務器和SIP-TLS等服務安裝具有匹配私鑰的證書

●支持所有常規證書類型和密鑰大小。該設備附帶一個預先安裝的CA（證書頒發機構）列表，該列表由Cisco審查并定期更新。如果需要，您可以在此列表中添加或刪除證書。CA列表用于出站HTTPS和其他TLS連接

網絡接口

●1x以太網（RJ-45）100/1000 Mbps，用于LAN（外部網絡）

●1個以太網（RJ-45）100/1000 Mbps PoE（802.3af）端口，功率預算為15.4W，支持Cisco Room Navigator觸摸屏直接配對

●2個以太網（RJ-45）100/1000 Mbps PoE（802.3af）端口，每個端口的功率預算為15.4W，用于AV over IP外圍設備和Cisco/第三方音頻設備

●Wi-Fi 6/6E*，802.11a/b/g/n/ac/ax2.4/5/6*GHz，2x2多輸入多輸出（MIMO）

注：根據合規性法規，建議在產品接入點啟用802.11d，以便在5725 MHz-5875 MHz范圍內正常工作。Wi-Fi連接可用作靈活的選項。以太網連接始終是高性能的首選。

USB-C直通

●能夠通過一根USB-C電纜向連接的計算機提供攝像頭、麥克風和揚聲器

●顯示器擴展（3840 x 2160，每秒60幀）（計算機必須支持Alt-mode顯示端口）

●使用同一電纜進行USB-C直通和內容共享

●USB-C支持最高3840 x 2160像素，每秒30幀

其他接口

●藍牙?和藍牙?低能量

●2個A型USB 2.0端口，用于觸摸屏、麥克風、鍵盤和房間外圍設備

●1個micro-USB端口（服務端口）

●出廠重置針孔

●安全鑰匙插槽（肯辛頓安全插槽）

傳感器

●視頻欄內置超聲波技術支持的狀態傳感器

●測量溫度、濕度、空氣質量和房間導航器控制面板中包含的其他房間條件的環境傳感器（有關更多信息，請參閱Cisco房間導航器數據表）

電源

●100至240伏交流電壓，50/60赫茲

●平均20 W

●網絡待機12,7 W

●備用1 W

●視頻欄頂部易于使用的電源按鈕

●可配置為辦公時間模式，強制設備在預設辦公時間外進入待機模式，并在工作時間開始時進入半醒模式

安裝

●適用于墻壁和顯示器的加固安裝單元

●間隙條可以實現更美觀的安裝，覆蓋視頻條和顯示器之間的間隙

●視頻條支持屏幕上方或下方的靈活安裝

●當視頻條安裝在顯示器下方時，可以將設備倒置，以簡化電纜管理和更清潔的設置

●揚聲器格柵可以很容易地拆卸和翻轉，以與支座對齊

●內置電源允許更簡單的安裝和更小的封裝，并允許更節能的使用

工作溫度和濕度

●0°C至35°C（32°F至104°F）環境溫度

●10%至90%相對濕度（RH）

儲存和運輸溫度

●–20°C至60°C（–4°F至140°F），相對濕度10%至90%（非冷凝）

尺寸和重量

Cisco Room Bar Pro主機尺寸：

●寬度：37.8英寸（96厘米）

●高度：4.3英寸（11厘米）

●深度：3.5英寸（9厘米）

●重量：9.86磅（4.47千克）

包裝尺寸：

Cisco Room Bar Pro，帶桌面房間導航器

●寬度：44.3英寸（112.6厘米）

●高度：9.2英寸（23.3厘米）

●深度：8.9英寸（22.7厘米）

●重量：19.6磅（8.9公斤）

批準和法規遵從性

●無線電版本的指令2014/53/EU（無線電設備指令）

●非無線電版本的指令2014/30/EU（EMC指令）

●非無線電版本的指令2014/35/EU（低壓指令）

●指令2011/65/EU（有害物質限制[RoHS]）

●指令2012/19/EU（廢棄電氣和電子設備[WEEE]）

●國家認可測試實驗室（NRTL）批準（產品安全）

●FCC CFR 47第15B部分（EMC）-A級

●FCC CFR 47第15C部分（射頻[RF]）

● FCC CFR 47第15E部分（RF）

●FCC認證（無線電設備）

以上列表反映了發布本文件時適用的法規。有關適用法規的更新列表，請參閱產品批準狀態數據庫以了解每個國家的批準文件。

持續性

●應用于產品架構、材料和包裝的循環設計原則

●提高包裝效率，減少箱內一次性塑料的數量

●墻壁和屏幕的統一安裝單元

●無泡沫、100%可回收包裝設計，包括纖維基、紙漿托盤，而非盒裝包裝

●該設備中超過50%的塑料是消費后回收樹脂（PCR），該樹脂源自于壽命終止的思科設備和舊電子產品。某些配件需要選擇加入，以移除冗余組件，從而消除盒子中不需要的零件。視頻欄是經過設計的

●便于維修、翻新和回收，以延長產品和用于制造的材料的生命周期

●支持Cisco設備的網絡待機模式和辦公時間，以降低能耗

●使用設備中的內置狀態傳感器和觸摸面板中的環境傳感器，它可以提供實時和歷史占用率和房間指標，以控制工作區環境并優化功耗

●思科的回收和再利用計劃使您能夠通過一個簡單、安全和可持續的流程免費返還您的終端設備
