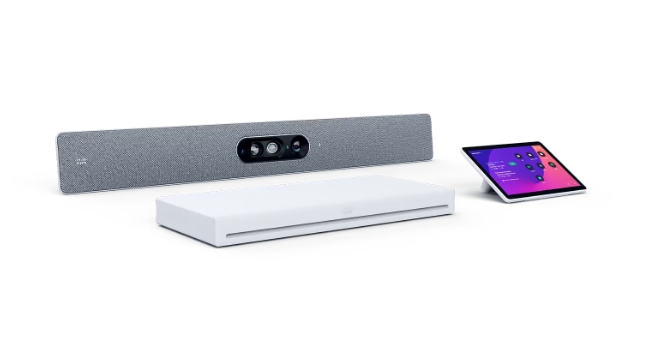

思科?Room Kit EQ是一種AI支持的協作設備解決方案，包括多鏡頭四攝像頭、強大的編解碼器EQ計算引擎和其他房間外圍設備，可在任何平臺上實現真實的視頻會議。它集成了多達三個外部顯示器，同時提供無與倫比的攝像頭和音頻智能，以創建更具包容性的視頻會議，并在大型會議室、董事會會議室、培訓室和禮堂中提供豐富的內容體驗。
思科 Room Kit EQ概述
Cisco Room Kit EQ是一個協作設備套裝，它針對RoomOS進行了優化，用于本地Webex會議和與第三方會議平臺的強大視頻互操作性，并將以本機方式支持Microsoft Teams Room體驗，并通過全功能Webex會議進行增強。這一智能硬件產品提供了下一代視頻和音頻體驗，使會議更加公平和吸引人，每個人都可以坐在桌子上。
為您的大型工作區帶來更多公平和智慧
Room Kit EQ采用了新的思科編解碼器CODEC EQ，這是一個終極的AI協作中心，為現代會議空間帶來了更多的連接性、計算能力和智能。思科多鏡頭四攝像頭增強了這一功能，它提供優化、公平的攝像頭視圖、高性能UHD圖像處理、銳利的焦距和驚人的變焦功能。該系統通過內置揚聲器系統、基于機器學習的噪音消除功能以及與定向思科話筒和第三方音頻系統的無縫連接，提供無干擾、高質量的音頻體驗，讓每個人都能清晰地感受到。更棒的是，它通過PoE、HDMI、USB和模擬連接提供了靈活的配置選項，以裝備大空間，通過業界標準的無線共享技術提供令人驚嘆的4K內容，并通過強大的USB直通技術將您的筆記本電腦變成一個只需一根電纜的即時工作室。
Room Kit EQ具有高度模塊化的設置，提供了可選性和擴展性，可以輕松添加觸摸控制器、攝像頭、揚聲器、麥克風和其他房間外圍設備，從而簡化復雜、多組件視聽環境的配置和縮放。此解決方案具有豐富的功能和經驗，但易于部署、維護和擴展到您的工作區，并在Control Hub中提供統一的云設備管理和工作區分析。
Cisco Room Kit EQ的突出功能和優勢
Cisco Room Kit EQ是最先進的協作捆綁包，為您的大房間帶來更多智能、可用性和平等的會議體驗。使用客房套件EQ，您可以體驗自然、真實的會議、引人入勝的演示和提升的工作空間體驗。視頻使您的會議室和大型工作區能夠大規模使用協作套件，該套件易于部署、易于使用，而且維護成本更低廉—創建一個連接的智能工作區。
規范 | 描述 |
平臺兼容性 | ● RoomOS 11.1.2 and later (for native Webex meetings and video interoperability for Microsoft Teams, Zoom, and Google Meet) ● Microsoft Teams Rooms (also featuring native Webex meetings when registered in Control Hub) |
可選擇的套裝解決方案 | ● Cisco Room Kit EQ （特點是思科四攝像頭） 套裝型號： CS-KIT-EQ-K9 ● Cisco Room Kit EQ PTZ 4K (特點是Cisco PTZ 4K 攝像頭) ● 思科 編解碼器EQ獨立 主機型號：CS-CODEC-EQ-K9 |
默認組件 | ● 思科編解碼器 Codec EQ ● 思科四攝像頭或思科PTZ 4K攝像頭 ● 壁掛架用于四攝像機 ● 電源適配器（用于四攝像頭） ● 電源線 ● 選擇一個Room Navigator臺式或Room Navigator壁掛式控制單元 |
可選硬件組件 | ● 思科 PTZ 4公里照相機 ● 思科P60攝像機 ● 思科Cisco Room Navigator臺式觸摸控制單元（附加單元） ● 思科 Cisco Room Navigator壁掛式觸摸控制單元（附加單元） ● 思科 桌面麥克風 ● 思科天花板麥克風 ● 思科 桌面麥克風PRO ● 壁掛架 思科編碼解碼器EQ ● Cisco編解碼器EQ的機架安裝配件 ● 思科有源USB-C電纜，9米 ● 思科 多頭電纜 4K ● 網絡電纜 ● 其他 電纜 和 外圍設備 選項 |
攝像頭概述（四攝像頭） | ● 4個CMOS圖像傳感器，帶機器智能切換功能（每個傳感器高達2000萬分辨率） ● 攝像機同時從4個傳感器生成幀，以提供1080p的單高清輸出 ● 最高支持60幀/秒 ● 1/1.7 CMOS ● 7倍變焦（5倍本機光學變焦，帶數字變焦增強功能） ● f/2.0光圈 ● 廣角 83°水平視野 ● 3個遠焦傳感器 50°水平視野 ● 自動組幀（音頻+面部檢測） ● 發言者跟蹤 ● 相機取景模式：智能人臉識別 ● 5056 x 3888像素分辨率 ● 自動對焦、亮度和白平衡 ● 焦距1米至無窮遠 |
帶寬 | ● 高達20 Mbps ● 最小帶寬： ? 768 kbps的720p30 ? 從1152 kbps到720p60 ? 1472 kbps的1080p30 ? 1080p60轉2560 kbps |
分辨率/幀速率的最小帶寬 | ● 1920 x 1080，每秒60幀，2560 kbps |
防火墻穿越 | ● 思科Expressway ? technology?技術 ● H.460.18、H.460.19防火墻穿越 |
視頻標準 | ● H.264、H.265和H.263 |
視頻輸入 | ● 1x USB-C輸入支持最高3840 x 2160的格式，每秒30幀（USB-C端口具有最大15W功率輸出的充電能力） ● 3x HDMI輸入支持最高3840 x 2160（每秒30幀）的格式，包括1920 x 1080（每秒60幀）；在1x HDMI輸入上支持HDCP 1.4 ● 擴展顯示識別數據（EDID） ● 消費電子控制（CEC）2.0 |
視頻輸出 | ● 3個HDMI輸出支持高達3840 x 2160的格式，每秒60幀 ● 消費電子控制（CEC）2.0 ● 通過HDMI輸出和USB-A與交互式觸摸屏建立連接（即將推出） |
編碼和解碼 | ● 主視頻：1920 x 1080，每秒60幀 ● 演示頻道：3840 x 2160，每秒15幀 |
音頻標準 | ● G.711、G.722、G.722.1、G.729、AAC-LD和Opus |
音頻功能 | ● 高質量20kHz全頻段音頻 ● 為感應回路準備（線路輸出） ● 回聲消除（AEC） ● 自動唇音同步 ● AI驅動的自適應噪聲消除 ● 自動增益控制（AGC） ● 全雙工 ● 自我監聽 ● 超聲波技術 ● 完整的音頻API和音頻控制臺應用程序用于高級音頻設置和編解碼器EQ自定義，可以使用AV Integrator選項鍵解鎖。 |
音頻輸入 | ● 3個迷你插孔模擬音頻輸入 ● 3x HDMI輸入 ● 1x USB-C音頻輸入 ● 1x USB-A音頻輸入 ● 4個PoE+以太網用于IP音頻 ● 默認情況下，最多可連接3個數字Cisco桌上話筒Pro設備，或最多可連接8個具有AV集成商許可證的設備 ● 通過AES67與第三方音頻系統連接 |
音頻輸出 | ● 1x模擬線路輸出 ● 3x HDMI音頻輸出 ● 1x USB-A音頻輸出 ● 1x USB-C音頻輸出 ● 4個PoE++以太網用于IP音頻 ● 通過AES67與第三方音頻系統連接 |
揚聲器（四攝像頭） | ● 高質量揚聲器系統，配有一個全頻驅動器和兩個低頻驅動器 ● 頻率響應：100Hz至20kHz ● 最大輸出電平：SPL 90dB ● 1個用于低音炮的RCA輸出（四攝像頭） |
相機模式（四攝像頭） | ● 組視圖：自動檢測會議參與者并為最佳視圖提供理想的組框架 ● 揚聲器視圖：使用專用的內置麥克風陣列檢測并為活動揚聲器提供突出視圖 ● 框架：捕獲室內參與者的簡明視圖，并將他們單獨或分組，以便在Webex上和使用第三方會議時進行更公平的會議 |
視頻流布局 | ● 支持可用的Webex視頻流布局和會議功能，包括焦點、網格、突出顯示、堆棧和覆蓋。有 ● People Focus通過智能裁剪消除多余的不動產，幫助創建Webex會議中每個參與者的優化視圖 |
揚聲器跟蹤（四攝像頭） | ● 8元件內置麥克風陣列，可精確追蹤揚聲器 ● 四攝像頭支持智能取景和動態揚聲器跟蹤，支持7倍變焦 ● 為了讓遠程加入的人獲得最佳的揚聲器跟蹤體驗，建議最遠的室內參與者位于距離視頻設備不到9米的范圍內。請注意，最佳概覽（自動組幀）相機模式可以支持與四攝像頭的較長距離。 ● 多攝像頭揚聲器視圖（即將推出）：通過縮放活動揚聲器，可以擴大攝像頭的覆蓋范圍，并在距離設備9米以上的會議室中為與會者提供最佳視圖。需要綜合部署Room Kit EQ、Cisco PTZ 4K攝像頭和Cisco桌上話筒Pro單元，以實現擴展的定向語音捕獲范圍。 |
演示者跟蹤 | ● Cisco PTZ 4K攝像頭或Precision 60攝像頭提供演示者跟蹤功能 ● AI增強的面部和上身檢測功能 ● 攝像頭會在定義的區域內自動跟蹤活動演示者，有助于確保優化視圖 ● 電影演示者和觀眾視圖：通過四攝像頭欄和PTZ 4K攝像頭的組合，可以實現智能取景和動態切換 |
內容流 | ● H.239（H.323）雙流 ● 二進制樓層控制協議（BFCP）（SIP）雙流 ● 支持分辨率高達3840 x 2160（每秒15幀）和1920 x 1080（每秒60幀） |
無線共享 | ● Webex應用程序（最高3840 x 2160像素，每秒7.5幀） ● Cisco Intelligent Proximity客戶端（最高1920 x 1080，每秒3幀） ● Miracast（1920 x 1080，每秒30幀）–不適用于非無線電版本。Apple AirPlay無線共享： ? 屏幕鏡像高達1920 x 1080，每秒60幀 ? 擴展桌面（僅限Mac）-最高1920 x 1080像素，每秒60幀 ? 視頻流最高可達3840 x 2160，每秒30幀 |
MultiSite功能（嵌入式多點）（可選升級） | ● 自適應SIP/H.323 MultiSite： ? 高達1080p30的三路分辨率以及高達4Kp15的內容分辨率 ? 高達720p30的四路分辨率以及高達4Kp15的內容分辨率 ? 高達720p30的五路分辨率以及高達4Kp15的內容分辨率 ● 完全獨立的音頻和視頻轉碼 ● H323/SIP/VoIP ● 支持任何參與者以高達3840 x 2160的分辨率以每秒15幀的速度進行演示（H.239/BFCP） ● 最佳視角（自動連續展示版面） ● 來自任何站點的加密和雙流 |
協議 | ● H323 ● 網絡協議 ● 網訊 ● WebRTC |
嵌入式加密 | ● H323和SIP點對點 ● 基于標準：H.235 v3和高級加密標準（AES） ● 自動生成和交換密鑰 |
IP網絡功能 | ● 服務配置的DNS查找 ● 差異化服務（服務質量[QoS]） ● IP自適應帶寬管理（包括流量控制） ● 自動網關守衛發現 ● 動態播放和lip-sync緩沖 ● H.323中的H.245雙音多頻（DTMF）音調 ● RFC 4733 SIP中的DTMF音調 ● 使用網絡時間協議（NTP）的日期和時間支持 ● 統一資源標識符（URI）撥號 ● 動態主機配置協議（DHCP） ● 802.1X網絡身份驗證 ● 802.1Q虛擬LAN ● 802.1p[QoS和服務類別（CoS）] ● Cisco Media Assure和ClearPath，包括基于數據包丟失的減速 |
呼叫控制 | ● 在Cisco Unified Communications Manager（CUCM）上進行本機注冊 ? 需要CUCM 12.5版或更高版本，帶有房間套件EQ的設備包 ● 本地注冊到cisco Express ● 網訊 ● 第三方H.323網關守衛和基于標準的SIP代理 |
IPv6網絡支持 | ● H.323和SIP的單調用堆棧支持 ● DHCP、SSH、HTTP、HTTPS、DNS、DiffServ的雙棧IPv4和IPv6 ● 支持靜態和自動IP配置（無狀態地址自動配置） |
安全功能 | ● 使用HTTPS和SSH協議進行安全管理 ● Webex上通話和會議的端到端加密 ● 所有后臺上基于標準的媒體加密（使用AES-128-GCM或AES-256-GCM的安全實時傳輸協議[SRTP]） ● 房間導航器控制器上提供的訪問管理密碼保護 ● 網絡設置保護 ● WPA3TM和WPA3-使用CCMP128 Wi-Fi的企業 ? 安全 |
證書管理 | ● 證書頒發機構代理功能（CAPF）支持額外的安全性 ● 制造商安裝證書（MIC） ● 當?shù)刂匾C書（LSC） ● X.509數字證書（DER編碼二進制）；DER和Base-64格式對于客戶端和服務器證書都是可接受的；支持密鑰大小為1024、2048和4096的證書 |
其他接口 | ● 4個USB 3.0端口，每個端口最高可充電1.5A，用于外部USB麥克風、鍵盤、耳機、觸摸屏和未來的集成 ● Micro USB端口（用于服務） ● 出廠重置針孔 |
網絡接口（編解碼器EQ） | ● 局域網用以太網（RJ-45）10/100/1000 ● 4x PoE++（802.3.bt）以太網（RJ-45）10/100/1000，總功率預算高達90W ? 攝像頭控制和電源 ? 房間導航器觸摸控制器 ? AV over IP機房外圍設備（包括多向桌上話筒專業版） ● 局域網還支持Wi-Fi 802.11a/b/g/n/ac/ax 2.4 GHz和5 GHz，非無線電版本中不可用；Wi-Fi 6E支持即將推出 ● 2x2多輸入多輸出（MIMO） 注：根據合規性法規，要求在接入點啟用802.11d，以便產品在5725到5875 MHz范圍內正常運行。 使用Wi-Fi連接是一種靈活的選擇；然而，以太網連接始終是高性能的首選。 |
電源 | ● 100至240伏交流電壓，50/60赫茲 ● 平均20 W ● 四攝像頭必須與電源PSU-12VDC-70W-GR一起使用= ● PTZ 4K攝像頭電源（PSU-12VDC-40W2=）是可選的 |
工作溫度和濕度 | ● 0°C至35°C（32°F至95°F）環境溫度 ● 10%至90%相對濕度（RH） |
儲存和運輸溫度 | ● -在相對濕度10%至90%（非冷凝）下，溫度為20°C至60°C（-4°F至140°F） |
安全鎖機構 | ● Kensington安全鎖（編解碼器EQ上） |
語言支持 | ● 阿拉伯語、捷克語、丹麥語、德語、美國英語、英國英語、加泰羅尼亞語、西班牙語、拉丁美洲西班牙語、芬蘭語、法語、加拿大法語、希伯來語、匈牙利語、意大利語、日語、韓語、荷蘭語、挪威語、波蘭語、巴西葡萄牙語、葡萄牙文、俄語、瑞典語、土耳其語、中文（簡體）、繁體中文、烏克蘭語 |
外形尺寸 | ● 思科四攝像頭顏色選擇First Light和碳黑 ● 四攝像頭安裝選項支持放置在屏幕上方/下方，也可以安裝在墻上 ● 編解碼器EQ支持壁掛式、機架耳掛式和作為獨立單元的自定義放置 |
尺寸 |
思科四攝像頭： ● 寬度：37.4英寸（95.0厘米） ● 高度：4.7英寸（12.0厘米） ● 深度：4.0英寸（10.3厘米） ● 重量：10.6磅（4.8千克）
思科編解碼器EQ： ● 寬度：18.6英寸（47.3厘米） ● 身高：1.7英寸（4.4厘米） ● 深度：8英寸（20.2厘米） ● 重量：5.1磅（2.33千克） |
標準和法規遵從性 | ● 無線電版本的指令2014/53/EU（無線電設備指令） ● 非無線電版本的指令2014/30/EU（EMC指令） ● 非無線電版本的指令2014/35/EU（低壓指令） ● 指令2011/65/EU（RoHS） ● 2002/96/EU指令（WEEE） ● NRTL批準（產品安全） ● FCC CFR 47第15B部分（EMC）–A級 ● FCC CFR 47第15C部分（RF） ● FCC CFR 47第15E部分（RF） ● FCC認證（無線電設備） |
持續性 | ● 應用于產品架構、材料和包裝的循環設計原則 ● 編解碼器EQ的無泡沫、100%可回收包裝設計，包括基于纖維的托盤和減少的一次性塑料 ● 消費后回收（PCR）樹脂的使用量增加，該樹脂來源于報廢的思科設備和化妝品零件上的舊電子產品 ● 相機、編解碼器和其他外圍設備的設計便于維修、翻新和回收，以延長產品和用于制造的材料的生命周期 ● 使用觸摸面板中的內置狀態傳感器和環境傳感器，它可以提供實時和歷史占用指標，以控制和優化工作區環境 ● 以太網供電（PoE）連接PTZ 4K攝像頭、觸摸控制器、麥克風和其他配件并為其供電，以實現可擴展性和部署所需的較少組件 ● 思科的回收和再利用計劃使您能夠通過一個簡單、安全和可持續的過程免費返還您的終端設備 |
